论文图片排版:PPT这么强大,为什么非要用Illustrator?!

日期:2018-08-27 10:07:31来源:上海唯问生物技术有限公司浏览次数:655次

最近看到一些朋友发给我的投稿的图,我发现好像大家都不太能看明白自己的图是否足够清晰。只要满足300dpi的基本要求就可以了吗?显然不是!我觉得实在要讲讲我们最常用的这个ppt了。打心底佩服这些做软件的人,似乎没有什么是他们做不到的,只有我们这些用户想不到的。就从以下几点讲讲我自己作图的一些方法吧!



1.   Graphpad Prism做出的图(柱状图、散点图、折线图、箱图etc.)怎么排版?

很多小伙伴喜欢直接在GraphpadPrism软件里面直接保存为pngtif等高清图片,但是当你放入到PPT里面编辑的时候会带来很多不便,比如,你发现字体格式、大小等需要调整的时候,你还要回头把刚才的程序再走一遍。还有,如果你的ppt格式里面关于图片编辑的选项没有设定好,粘贴(或者插入)到PPT里面的原本清晰的图片,在最终保存之后分辨率又降低了。所以,我建议不要选择用把柱状图等图片保存为pngtifjpg等格式的文件,而是直接选择导入到PPT(符号是红色的P)或者Word(符号是蓝色的W)中,如下操作:

导入到PPT成功后,我们会看到一个矢量图(特点是无限放大不模糊)形式的柱状图,然后在PPT里就可以放肆的组合、排版了。如果柱状图里有文字等格式需要更改,直接双击就可会进入Graphpad软件里的编辑页面,Ctrl+S保存(或点击保存按钮),PPT里相应的改动就出现了。

Origin软件的也是类似的操作,找到导入PPT或者Word的按钮就行,但是个人强烈建议不要用Origin,因为稳定性太差!导入到PPT或者Word的文件过一段时间之后,双击就没有直接打开了。不知道最新版的Origin是否有改进,不过,我已经不想知道了。


2.  相机拍的照片怎么在PPT里面排版才不模糊?

对于一些病理等显微镜下拍下的照片或者已经没法得到矢量图的照片,大家请把PPT里的相关格式给设置好。具体如下:文件→选项→高级→放弃编辑数据→不压缩文件中的图像→将默认目标输出设置为选择最大值(office 2010版的是220 ppi,更高级版本的可以设定的更高)。

实例:

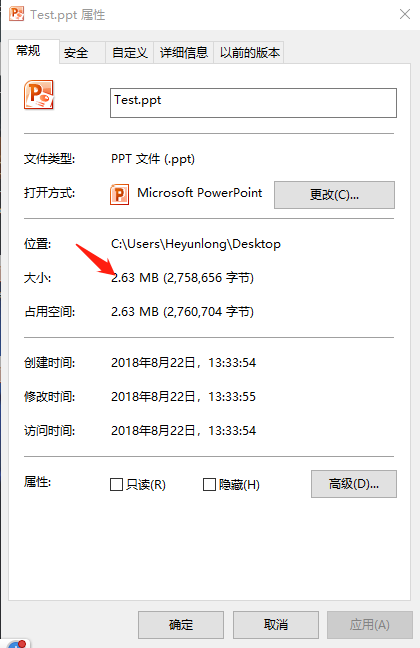

在进行了上述设置之后,我随便复制了6张照片进来,保存之后,这个PPT的大小是34 MB(下图右),而如果我们不进行上述设置,这个PPT保存之后只有2.63 MB(下图左),丢失掉的信息可见一斑!



3.  其他专业绘图软件怎么操作?

今天一个小伙伴还在问我Meta分析软件的图片怎么弄?我当初以为Meta分析的软件可能因为很多人用的是破解版,所以有些功能他们没法实现。结果今天看了之后发现,原来那些小伙伴一直不太明白图片保存形式的区别,所以,导致最终的图片清晰度特别差,总是需要别人来帮他们通过在PS中重新输入文字和调整对比度的形式来优化图片清晰度。我不懂Meta分析,也不懂Meta分析的软件,但是从他们的软件中我可以推出,基本上专业的绘图软件都可以到处wmfemf等格式的矢量图文件(如果没有,那只能说这个专业软件太垃圾了!)。所以,在相应的软件中能保存为矢量图是关键,保存好wmf或者emf文件之后,复制粘贴到PPT中排版即可。



4. 收工操作!The last, but not the least!

所有图片排版好之后,保存为pdf文件格式,因为保存为pdf文件的过程中,矢量图等图元文件不会被轻易动手脚。同时强烈建议不要用另存为图片格式!再用PS(或AI)打开PDF,选择需要的分辨率大小(一般300 dpi),宽度(17厘米或8厘米)。截取相应的图片之后,另存为tif格式文件,同时注意图像压缩选择jpg(压缩为jpg格式的tif文件是最小的,但是有的投稿系统会对这种压缩不识别,会导致变红,遇到这种情况请选择杂志社一般建议的lzw格式),扔掉图层并存储拷贝,这样使你的图片大小达到最低值。

综述所述,一个标准的论文图片排版操作流程是:新建PPT→设置好不压缩文件中的图像→导入Graphpad绘制的柱状图等图片→复制粘贴进来照片形式的图片→排版组合→保存为PDF文件→用PS打开PDF文件→设置合适的分辨率和宽度,既有PS又有AI的小伙伴可以删除一个了,占空间!



有疑问的地方可以留言咨询我,知无不言,言无不尽!
